現在人們對園林、私家別墅等場地的景觀要求越來越高，大家不但對庭院設計要求新穎，而且花園的景致更要有意境。由此，小編為大家介紹“景觀設計施工圖繪制方法及圖繪效果圖”相關問題，希望能夠讓大家對花園設計有更多的了解！

一、景觀設計施工圖繪制方法

A、繪制平面圖

平面施工圖至少應包括以下幾個方面內容：

1）燈具類型及位置：繪制燈具的位置，必要時標注尺度，注明燈具類型或符號，代號（用標準的圖形，符號表示）標注燈具的燈具的安裝形式，（吸頂式，嵌入式，管吊式）燈具離地高度，非垂直下射的燈具，應標明仰角或俯角，傾斜角等。

2）注源的類型，額定功率，數量（包括單個燈具內光源數）。

3）各房間，場所要求的照度標準值。

4）局部照明，重點照明的裝設要求，包括光源，要具及位置等。

5）應急照明裝設：分別標明分散照明燈，疏散用出口標志燈，指向標志燈的裝設位置，類型，光源等，還有備用照明，安全照明的裝設位置等要求。

6）移動照明，檢修照明用的插座，應注明型式（極數，孔數）額定電流值，安裝位置，類型，光源等，還有備用照明，安全照明的裝設位置等要求。

7）配電箱的型號，編號，出線回路。

8）開關型式，位置，安裝高度和安裝方式，控制裝置的類型，設置位置和控制范圍。

9）配電干線和分支線路的導線型號，根數，截面，如為套管，應注明管管材，管徑，敷設方式，安裝部位和高度等。

B、繪制剖面圖和立面圖

對于較復雜的建筑，或生產設備，平臺，操作或維護通道復雜，或生產管道，動力管道很大者，需要增加剖面圖，以表明燈具與這些設備，平臺，管道的位置關系，高度關系，避免燈光被遮擋。

對于公共建筑，裝設有景觀照明的可增加立面圖。

C、繪制場所照度分布或等照度曲線

對于照度和照度均勻度很高的場所，如體育館等，可繪制照度分布圖或等照度曲線，以考核其各點照度值和照度變化梯度。此圖在初步設計階段完成。

D、繪制配電系統圖

對于較大項目，有多臺配電箱時，應繪制配電系統圖，其內容包括：

1）照明配電系統，干線和配電箱的接線方式。

2）干線的導線型號，根數，截面，安裝功率，計算功率，功率因數，計算電流。

3）分支線的導線型號，根數，截面及安裝功率。

二、景觀設計圖繪效果圖

圖繪效果圖1

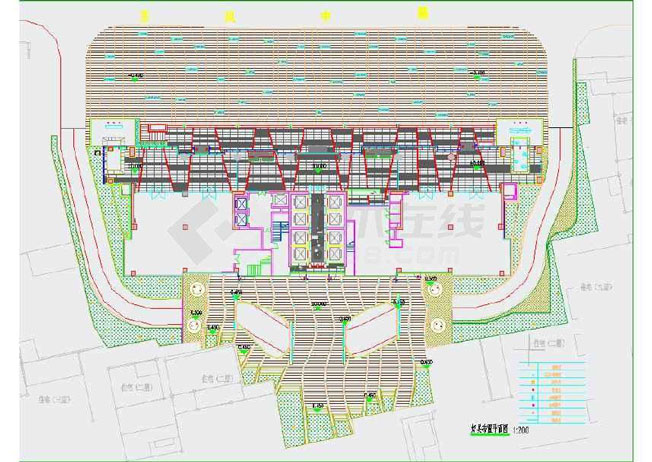

圖繪效果圖2

以上就是關于“景觀設計施工圖繪制方法及圖繪效果圖”的相關介紹，希望給您帶來幫助！
